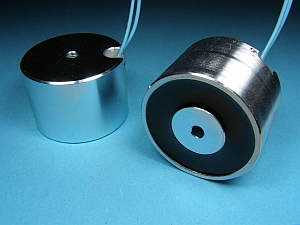

El sistema de imanes permanentes de este imán de sujección genera un campo magnético entre el polo medio y el borde exterior en la superficie de sujección. Al lado de los imanes permanentes, que genera esta fuerza de retención, se ha montado una bobina. Activando el dispositivo de corriente a 24 V se genera un campo magnético de polo contrario para neutralizar el campo magnético permanente. De este modo puede llegar a separarse fácilmente piezas mecanizadas. Estos imanes de sujeción se utilizarán preferentemente cuando es necesario una larga duración de sujeción y cuando las piezas mecanizadas deben de separarse a través de un corto funcionamiento de la bobina de corte.

Montaje:
Fijación a través de una rosca de interior al dorso observándo la profundidad de rosca.Para un montaje en el acero enrasado debe de tenerse en cuenta que la boquilla del material no está magnetizada. Por ej. Latón,  o bien dejar que destaque el área de adherencia a la superficie.
Medir el espesor de la pared de la boquilla correspondiente al espesor de los polos externos.

Duración de conexión:
Los imanes de sujeción están diseñados para un 25% ED para una duración de < 2 Min. Por ej. 40% ED para < 0,5 Min. El resto de fuerza de retención asciende a un max. de 3% de la fuerza nominal durante el tiempo de conexión. No sucede una sobrecarga térmica en funcionamiento permanente sino un aumento del resto de fuerza de retención. Para un aumento permanente de la fuerza de retención puede llegar a conectarse la bobina a través de una conversión de la polaridad eléctrica.

Voltaje de operación de bobina de corte:
24V= +5% -10%
Conector a través del final del hilo para corte: rojo + azul -

Tipo de protección:
IP 65 según norma DIN 40 050

Clase de aislante: E

Temperatura de trabajo:
max. +80°C
